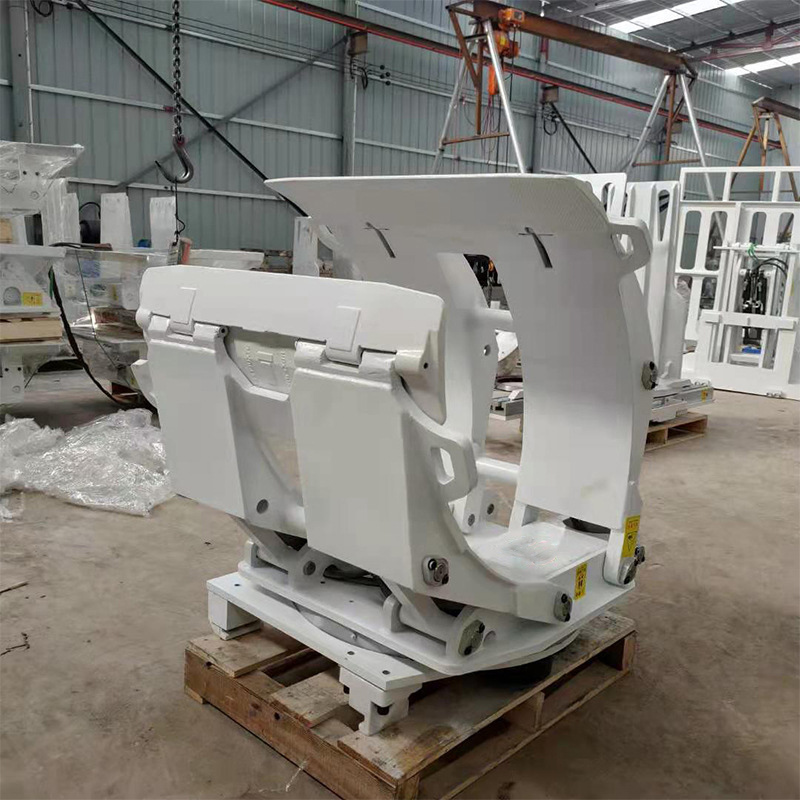

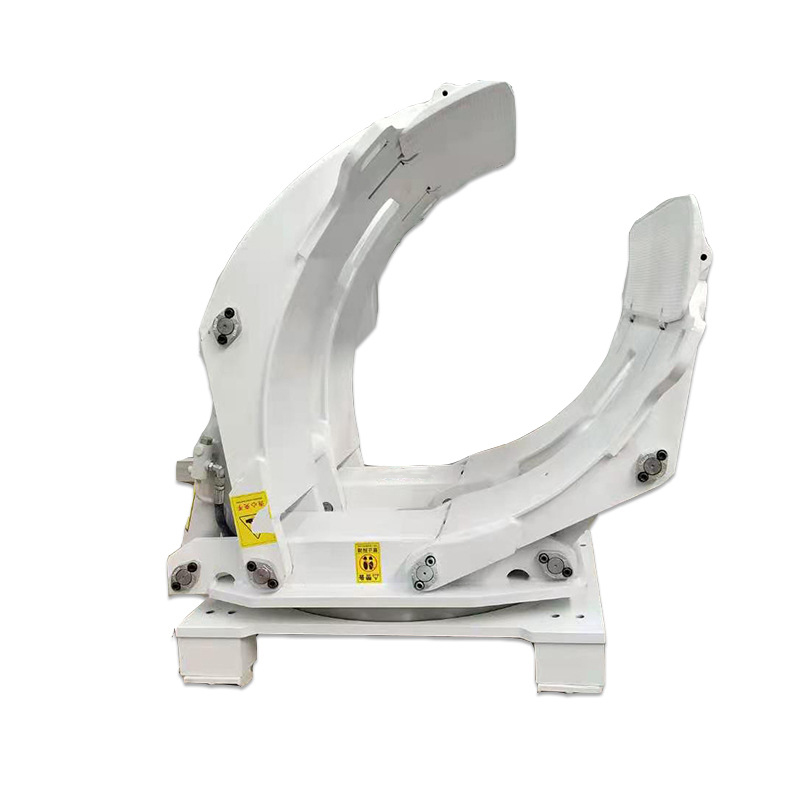

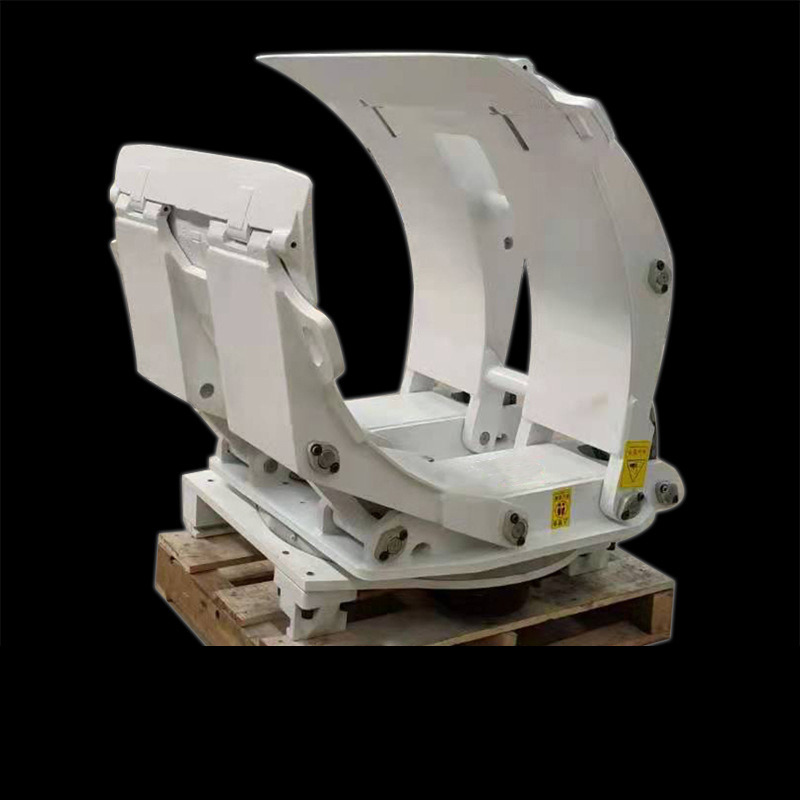

Abrazadera para rollo de papel

Introducción a la abrazadera del rollo de papel

La pinza para rollos de papel es un accesorio para montacargas diseñado específicamente para manipular de forma eficiente y segura diversos tipos de rollos de papel (como rollos de papel kraft, rollos de papel para pizarra blanca, rollos de papel corrugado y rollos de film plástico) con forma cilíndrica. Sujeta los rollos de papel sujetando mecánicamente sus centros o superficies, evitando problemas como el enrollamiento, el deslizamiento o la deformación durante el transporte. Ampliamente utilizada en fábricas de papel, fábricas de impresión y embalaje, almacenes logísticos y terminales portuarias, garantiza una manipulación de materiales estable y sin daños.

Componentes estructurales

La abrazadera para rollos de papel consta principalmente de las siguientes partes principales:

Brazos de sujeción: Son las piezas que entran en contacto directo con los rollos de papel y los sujetan. Generalmente diseñados como dos placas simétricas arqueadas o planas (ajustables a diferentes diámetros de rollo), están fabricados en acero de alta resistencia y suelen incorporar almohadillas antideslizantes (como poliuretano o caucho) en la superficie para aumentar la fricción y evitar deslizamientos durante el transporte.

• Sistema hidráulico: Incluye cilindros hidráulicos (para impulsar el movimiento del brazo), tuberías y válvulas de control. Utiliza el sistema hidráulico de la carretilla elevadora para suministrar aceite, lo que permite un ajuste preciso de la fuerza de sujeción (normalmente capaz de generar varias toneladas de presión para soportar rollos de diferentes pesos).

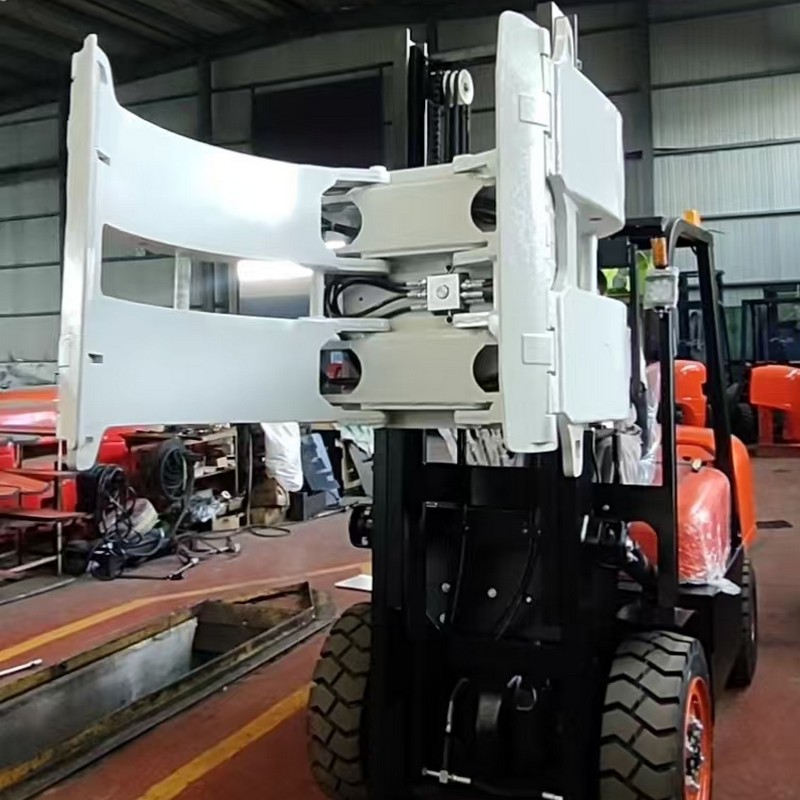

Mecanismo de rotación (opcional en modelos avanzados): Permite que el rollo de papel sujetado gire libremente dentro de un ángulo determinado (p. ej., ±90° o 360°), lo que facilita los ajustes de dirección (como la alineación de las etiquetas del rollo o los bordes cortados antes de imprimir). Esto aumenta la flexibilidad operativa.

• Marco de conexión: fija la abrazadera al portahorquillas de la carretilla elevadora, garantizando una fijación estable y transmitiendo potencia hidráulica desde la carretilla elevadora.

• Dispositivo de ajuste: algunos modelos cuentan con autoadaptación de diámetro (por ejemplo, a través de mecanismos de enlace o asistencia hidráulica) para acomodar automáticamente rollos de diferentes tamaños (rango típico: 500 mm–2200 mm), eliminando la necesidad de ajustes manuales frecuentes.

Principio de funcionamiento

Durante el funcionamiento, el operador de la carretilla elevadora activa el sistema hidráulico a través de una manija de control:

1. Acción de sujeción: El aceite hidráulico entra en el cilindro de sujeción, impulsando los dos brazos hacia adentro y sujetando los extremos (o la superficie) del rollo de papel. La presión mecánica y las almohadillas antideslizantes sujetan la carga firmemente.

2. Proceso de transporte: Una vez sujetado, la carretilla elevadora puede levantar y mover el rollo suavemente hasta su destino (por ejemplo, estantes, líneas de producción o vehículos de transporte).

3. Acción de liberación: Al llegar, al invertir la operación hidráulica se retrae el cilindro, abriendo los brazos para liberar de manera segura el rollo al suelo o apilarlo.

(Para los modelos con mecanismo de rotación, los operadores pueden ajustar aún más el ángulo del rollo a través de controles auxiliares para satisfacer necesidades de ubicación específicas).

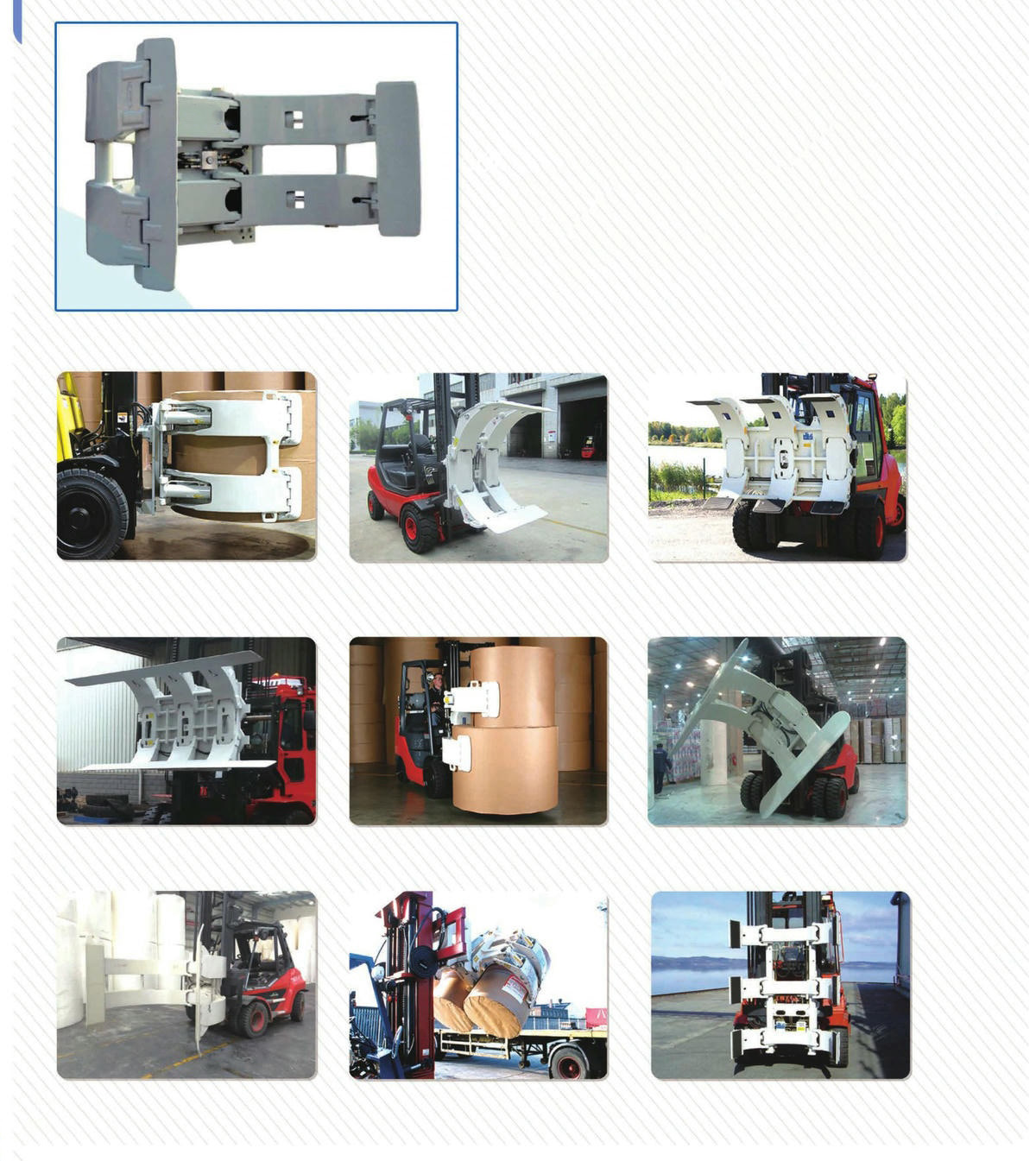

Escenarios típicos de aplicación

• Fábricas de papel: Transporte de rollos de papel recién producidos (por ejemplo, papel kraft, papel de periódico) desde las líneas de producción hasta los almacenes o vehículos de reparto.

• Fábricas de impresión y embalaje: manipulación de rollos de papel de impresión (por ejemplo, papel estucado, papel de pizarra) o rollos de película plástica (utilizados para materiales de embalaje).

• Almacenes logísticos: Almacenamiento o clasificación de rollos de papel de diferentes especificaciones, lo que permite un apilamiento denso con carretillas elevadoras (por ejemplo, en estanterías de gran altura).

• Operaciones portuarias/terminales: Carga y descarga rápida de rollos de papel grandes (que pesan varias toneladas) desde contenedores o barcos, mejorando la eficiencia de la logística de importación y exportación.

Al sustituir los métodos tradicionales de agrupación o elevación manual por la sujeción mecánica, la pinza para rollos de papel mejora significativamente la seguridad, la eficiencia y la precisión en la manipulación de rollos. Es una herramienta esencial en las operaciones de almacenamiento y logística de las industrias papeleras.
