Abrazadera plana
• Eficiencia mejorada: el desplazamiento lateral permite una colocación precisa en espacios reducidos sin tener que reposicionar repetidamente la carretilla elevadora, mientras que la abrazadera plana puede manipular varios artículos o mercancías grandes, lo que reduce los ciclos de operación.
• Mayor flexibilidad: permite microajustes sin mover la carretilla elevadora, lo que facilita un apilado preciso, ideal para estantes estrechos o estándares de apilado altos.
• Aplicación más amplia: se adapta a diversos productos planos (por ejemplo, madera, acero o cartón), ampliando la versatilidad de manejo del montacargas.

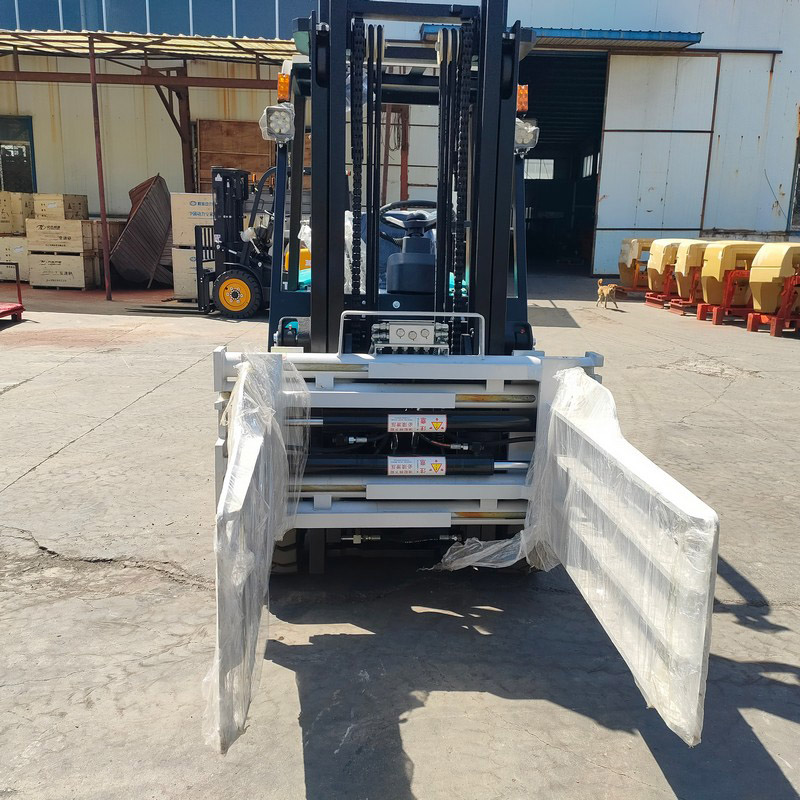

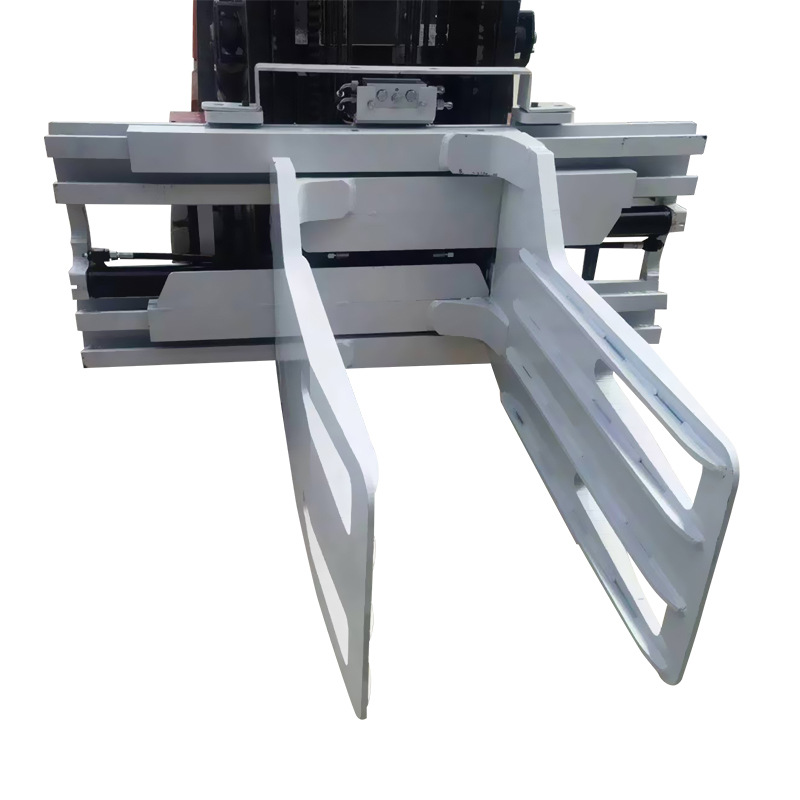

La pinza plana de desplazamiento lateral para montacargas es un accesorio que se instala en una carretilla elevadora para la manipulación de materiales. A continuación, se presenta una breve descripción de su estructura, principio de funcionamiento, características y aplicaciones:
Estructura
Dispositivo de desplazamiento lateral: Componente principal que permite el movimiento horizontal de mercancías de izquierda a derecha. Generalmente, consta de un cilindro de desplazamiento lateral y rieles guía. El cilindro impulsa la pieza (con horquillas/pinza) a lo largo de los rieles para el desplazamiento de izquierda a derecha. Las distancias habituales de desplazamiento lateral son de 150 a 300 mm a cada lado, lo que permite un ajuste preciso de la posición de la carga para diferentes condiciones de trabajo.

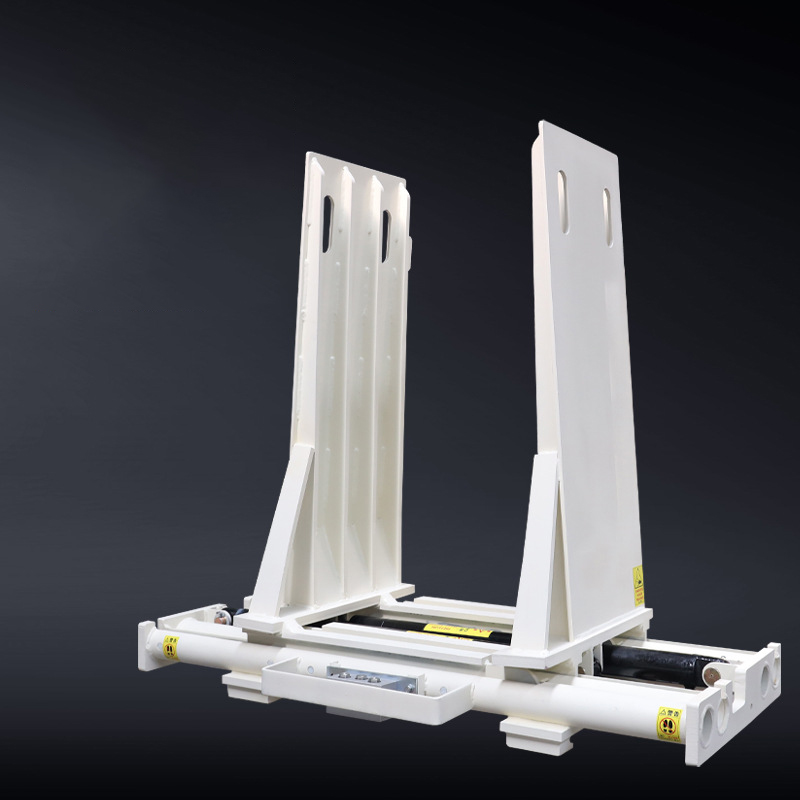

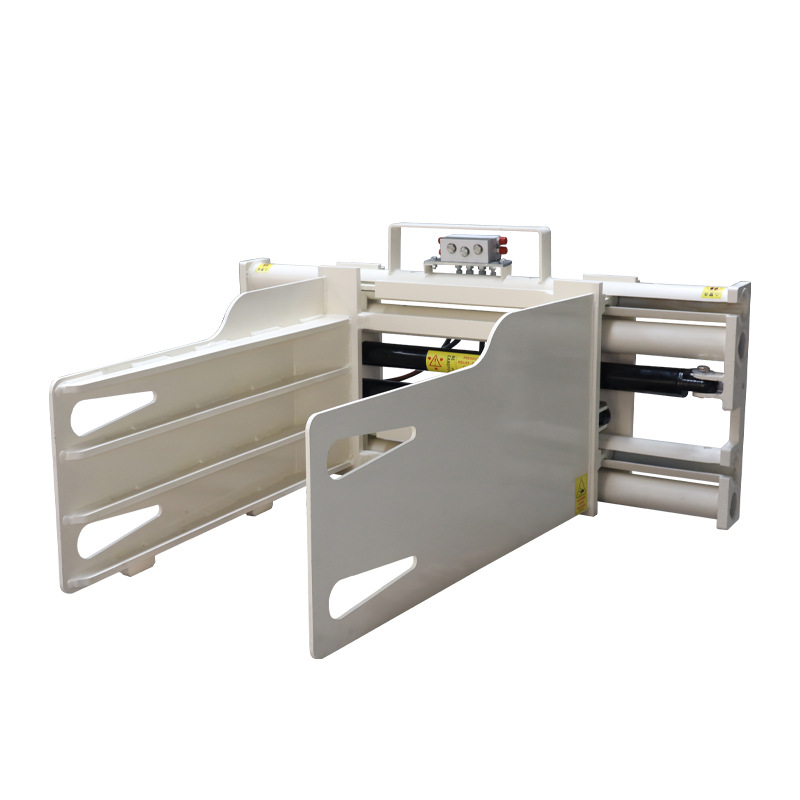

Dispositivo de sujeción plana: Se utiliza para sujetar mercancías. Está compuesto principalmente por brazos de sujeción (que tocan y aplican fuerza directamente), un cilindro hidráulico (que acciona la apertura y el cierre del brazo) y un bastidor de conexión (que conecta el bastidor de la horquilla de la carretilla elevadora con el dispositivo de desplazamiento lateral para mayor estabilidad). La forma del brazo se diseña según el tipo de carga (p. ej., brazos de placa plana para mercancías normales) y la presión del sistema hidráulico controla la acción de sujeción y apertura.
Principio de funcionamiento
• El operador manipula la manija de control de la carretilla elevadora para dirigir el aceite hidráulico al cilindro de desplazamiento lateral y al cilindro de sujeción.
• Para el movimiento horizontal, el aceite ingresa al cilindro de desplazamiento lateral, lo que impulsa el mecanismo para mover la abrazadera y los productos hacia la izquierda o hacia la derecha para ajustar la posición. Para agarrar, el aceite fluye hacia el cilindro de sujeción, cerrando los brazos alrededor de la carga; Para liberarse, el aceite se invierte y los brazos se abren mediante la fuerza del resorte o la presión hidráulica.

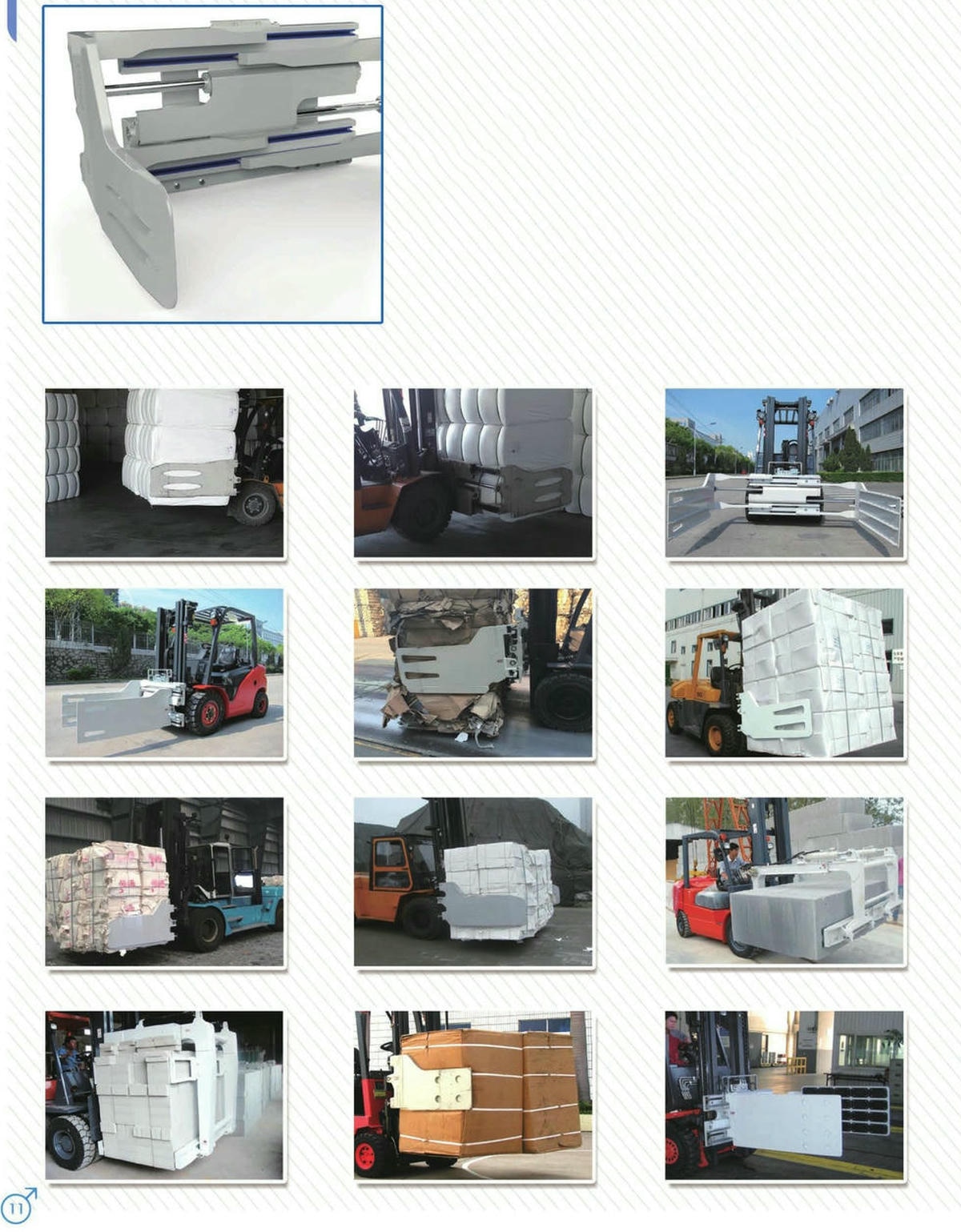

Escenarios de aplicación
• Logística y almacenamiento: transporta eficientemente paletas/materiales planos en los almacenes durante las tareas de entrada/salida y almacenamiento, asegurando un apilado ordenado y maximizando la utilización del espacio.
• Fabricación: traslada productos crudos y terminados (por ejemplo, placas de acero, tableros de madera) directamente desde las líneas de producción a los lugares designados, lo que reduce el trabajo manual y los riesgos de daños a la carga.
• Puertos y muelles: Manipula contenedores planos, placas de acero y otras mercancías durante la carga/descarga, mejorando la eficiencia y reduciendo los costos logísticos.
