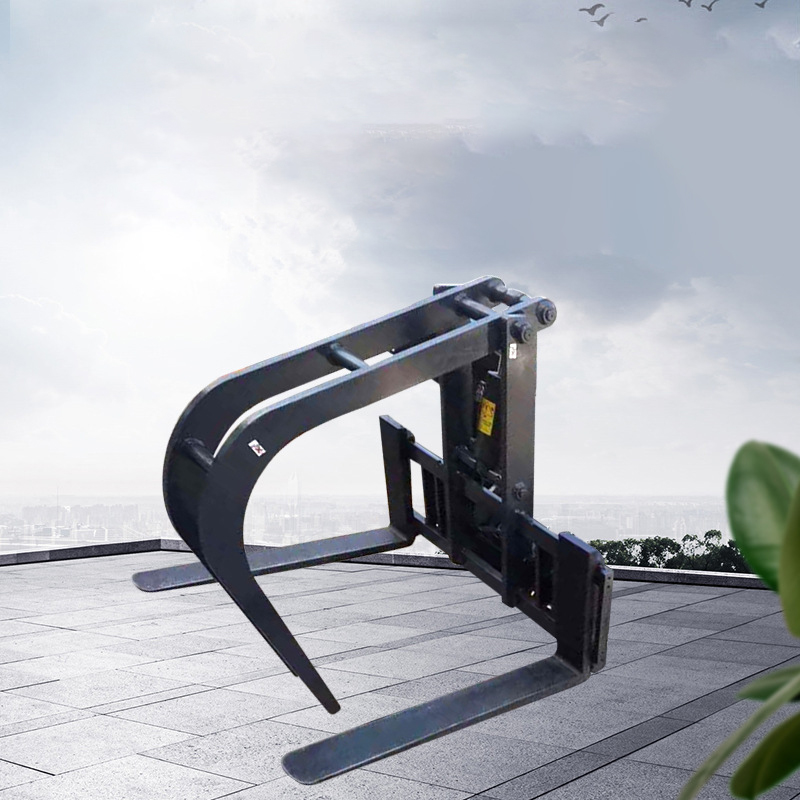

Abrazadera de tubo de acero

La abrazadera para tubos de acero para montacargas es una herramienta especializada diseñada para manipular tubos de acero. Sujeta los tubos con firmeza mediante sujeción mecánica, reemplazando el amarre manual tradicional o la elevación con eslingas para permitir una carga, descarga y apilado eficientes y seguros. De uso común en almacenes logísticos, obras de construcción y plantas de procesamiento de estructuras de acero donde se manipulan frecuentemente tubos de acero, mejora significativamente la seguridad y la eficiencia operativas.

Componentes estructurales

Las partes clave incluyen:

Brazos de sujeción (mordazas): En contacto directo con las tuberías, generalmente fabricados con acero de aleación de alta resistencia en diseños arqueados (o con placas paralelas de ancho ajustable). La superficie está recubierta con capas antideslizantes (por ejemplo, almohadillas de goma) para evitar rayar la superficie de la tubería y aumentar la fricción. Los brazos pivotan para abrir y cerrar, adaptándose a diferentes diámetros de tubería.

• Sistema hidráulico (transmisión principal): Consta de un cilindro hidráulico, una válvula de control y tuberías. Utiliza el sistema hidráulico de la carretilla elevadora para accionar la apertura y el cierre de los brazos. Algunos modelos ligeros utilizan transmisiones eléctricas o neumáticas.

• Mecanismo de ajuste: La mayoría de los modelos se adaptan automáticamente a diversos diámetros de tubería (rango común: 30 mm–200 mm). Cilindros hidráulicos o mecanismos de articulación controlan el movimiento sincronizado de los brazos, eliminando así los ajustes manuales.

• Marco de conexión: monta la abrazadera en el carro de horquillas de la carretilla elevadora, sincronizándose con las funciones de elevación/inclinación de la carretilla elevadora y transmitiendo potencia hidráulica.

• Estructuras de guía y posicionamiento: algunos modelos incluyen ranuras de guía o limitadores para ayudar a centrar la tubería durante la sujeción, evitando la desalineación.

Principio de funcionamiento

Pasos de operación:

1. Configuración: La carretilla elevadora levanta la tubería (por ejemplo, insertando horquillas debajo de la base o la sección central de la tubería).

2. Sujeción: El operador activa el sistema hidráulico mediante la palanca de control. El aceite hidráulico impulsa los brazos hacia adentro para sujetar la tubería uniformemente desde ambos lados. La capa antideslizante sujeta la tubería, mientras que los brazos se ajustan automáticamente (o están preajustados) al diámetro de la tubería, garantizando así la estabilidad.

3. Manipulación: Una vez sujetada, la carretilla elevadora puede levantar y trasladar la tubería a su destino (por ejemplo, estanterías o patios de almacenamiento). La función de inclinación ayuda a alinear la tubería si es necesario.

4. Liberación: En la ubicación objetivo, los brazos se abren para colocar la tubería de forma segura.

Escenarios típicos de aplicación

• Almacén Logístico: Clasificación, apilado y carga/descarga de tuberías en almacenes.

• Sitios de construcción: Transporte de tubos de andamios o soportes de encofrado a los lugares de trabajo.

• Plantas de estructuras de acero: Movimiento de tubos de acero terminados o en bruto (por ejemplo, vigas en H, tubos cuadrados).

• Fabricación de maquinaria: Manipulación de tuberías de precisión para evitar daños en la superficie.

La abrazadera para tubos de acero mejora la seguridad, la eficiencia y la protección de las tuberías en las operaciones de manipulación, lo que la convierte en una herramienta esencial para las industrias que trabajan con tuberías de acero.
